600噸二次攪拌穩定土廠拌設備是我公司集多年穩定土廠拌設備生產的經驗和國內外先進技術開發的適合我國施工實際情況的新型整體式穩定土廠拌設備。適用于多種配比,多種材料的穩定材料集中廠拌,其配料機采用變頻調速技術，能穩定連續地配給石子、砂礫、土壤、粉煤灰等多種基礎材料，既提高了配料速度和穩定性，又能更準確地控制配料量，滿足了高等級公路及高等級鐵路建設施工規范的要求。全套設備的功能模塊采用移動式設計，占地面積小，安裝快捷，操作簡便易行。其單電機雙臥軸強制連續式攪拌機，設計合理、攪拌均勻、工作可靠。穩定土廠拌設備是鐵路（國家鐵路客運專線、高速鐵路）、公路、市政、機場、大壩等大型基礎建設工程穩定土基層施工的理想設備。整套廠拌設備具有施工工地轉移方便，安裝簡單，操作容易等特點。它不僅適用于道路工程，還可用于機場、水壩等工程。當拌制碾壓混凝土和各種穩定材料時，其生產率可達每小時600立方米；當拌制常規水泥混凝土時，其生產率可達每小時60-500立方米。整套設備采用電力驅動，總功率150千瓦。
600噸二次拌合穩定土攪拌站具有以下特點：
(一)攪拌系統：
1.攪拌機軸承座與攪拌缸體脫離，永無污物滲入之憂，確保高度可靠，雙電機驅動，動力強勁效率高。
2.框架式底盤，強度大，安放牢固，不振動穩定性好。出料方向根據場地大小即可一字形布置又可L形布置，機動靈活。
3.攪拌缸底部設清料窗口，便于內部物料清除。出料口加裝推料裝置，使出料更順暢，同時還有清理缸體功能。
4.攪拌機上無任何障礙物，直觀可視且有足夠的操作空間，方便檢查維護。
5.采用無襯板技術，無需更換襯板，使用壽命長，維護成本低.
6.經過優化后的攪拌缸體橫截面和攪拌葉槳線速度，使物料在“沸騰”狀態下快速推進，生產率高，拌和均勻生產過程連續穩定，避免了離析現象的產生。
(二)配料計量系統:
1.采用“皮帶秤”骨料計量、“螺旋電子秤”粉料計量，穩定精度高。
2.采用獨特的信號傳輸降噪措施，提高了過程控制的精確性。
3.粉料系統采用專用的粉料大口螺旋給料機避免以往葉輪給料機受潮易堵塞現象，使粉塵計量更可靠穩定均勻連續，能有效減少粉料的浪費和成品料報廢，穩定材料成本控制更精確。
(三)系統的安全保護：
1.系統操作采用手動/自動的操作控制模式，上手迅速，操作簡單，直觀明了。
2.系統采用現場總線控制模式，可實現三級操作功能：控制計算機執行、智能控制儀表單獨執行、變頻器面板手動操作執行，從而使設備具有三種操作安全保護模式，可靠性得以大幅度提高。
3.系統還具有斷料報警、故障鎖定等功能，為設備維護贏取時間，安全可靠性得到進一步提升。
600噸穩定土二次拌合站參數性能特點:
1、積木式模塊化設計：安裝及轉移場地方便、快速，并可根據用戶需要進行不同組合和特殊配置。主要供貨模式有：骨料供料斗有四斗、五斗、六斗三種組合可供選配。粉料倉有單粉料倉和雙粉料倉兩種組合可供選配。卸料方式有：8、10方卸料倉。特殊裝置有：破拱裝置。(選配件)
2、主框架采用矩形管設計。結構合理，外形壯觀、氣派。
3、攪拌性能優越：采用雙臥軸強制式攪拌主機，高強度、大容量、無磨損。高鉻耐磨合金刀片，多刀片攪拌,迅速，能獲得較好的攪拌質量。
4、骨料稱重為托輥稱重,計量穩定、波動小、精度高。
5、粉料稱重為螺旋秤結構。粉料一級計量采用特制的螺旋給料機，可提供非常均勻的料流,確保反饋控制所需的線性給料關系。
6、在線反饋控制：一級容積計量采用變頻調速控制，二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸?shù)椒Q重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供卓越的計量精度。
7、稱重儀表控制：采用稱重儀表工業控制器控制，可手動和自動程序操作，操作簡便，工作可靠。配料比例設定，調整精確、方便，整機配有安全報警緊急停車系統。

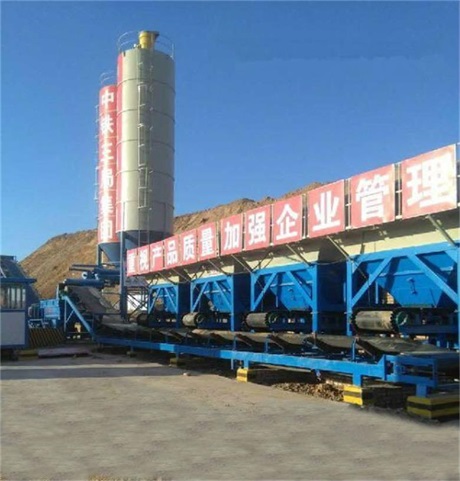

600噸穩定土二次攪拌站設備由集料倉、主送料皮帶、粉料倉、儲水罐、成品攪拌缸、成品輸送皮帶、成品料倉和操作室構成的。在傳統的單機穩定土拌合設備，將成品攪拌缸、成品輸送皮帶及成品料倉縱向前移，在空出的位置安裝一個干料攪拌機和半成品輸送皮帶，干料攪拌缸進料口與主送料皮帶連接，出料口通過半成品輸送皮帶與成品攪拌機的進料口連接，形成雙機兩級串聯攪拌模式。另一種模式是采用兩個攪拌機疊加的方法，具有結構緊湊，占地面積小等特點。600噸穩定土二次攪拌站設備性能特點：
1.模塊式拼裝結構，多種組合形式，便于布置、拆卸、裝運。
2.具有適應不同工況的配料機。標準配備配料機外，還有帶強制破拱裝置的配料機供選擇，以用于易結拱物料（潮濕粉煤灰、土壤、砂粒）的給料。
3.滿足不同穩定劑的多種粉料供給系統。螺旋輸送機輸送粉料，避免散失和揚塵，確保環境無污染。
4.大容量雙臥軸強制式無襯板攪拌機，使拌和更均勻、可靠性更高，維修保養更方便，經濟性更好，維修費用更低。
5.成品料倉采用氣缸驅動，動作可靠。
6.上料皮帶機為可拆式結構，運輸安裝方便，集料皮帶機、上料皮帶機為電機減速機鏈條鏈輪傳動,維修保養簡單，并具有獨特的防跑偏功能。
7.整機采用計算機集中控制，可手動和自動程序操作，操作方便，工作可靠。配料比例的設定、調整方便。
8.計算機具有強大的管理功能，友好的用戶界面具有良好的人機對話功能�？纱鎯ε浔�、產量等數據，并可輸出打印統計報表，給現場管理、調度、監控提供了強有力的支持。
9.計算機顯示器用戶界面清晰友好，具有故障自動檢測和報警功能。從而提高了整機的自動化水平，減少了操作人員的勞動強度，提高了整機的可靠性。
10.恒溫中央控制室寬敞明亮，四季如春。
11.變頻控制技術的應用，較電磁調速穩定性好，可靠性高。
600噸雙攪拌穩定土拌和站電氣控制系統：
1.WDB系列穩定土拌合設備的電氣控制系統是我公司自行開發研制的，采用工業計算機極大提高了電氣控制系統的可靠性、穩定性，全部設備均可在中央控制室內實現遠距離集中控制。
2.電控涉及的主要控制對象有：水泵、氣泵、給料機、平皮帶、拌缸、斜皮帶、螺旋電子秤、轉閥、螺旋輸送機、振動電機、振動器、成品門、動畫監控等，有的控制對象之間采用了聯鎖，防止誤操作和控制電路故障給設備造成危害。
3.控制方式采用工業計算機控制下進行的，對受控對象啟動、配料都是自動完成的，同時，計算機可以顯示石料、水泥的實際稱量重量，又可統計出當天各種料的累計量及總量。
4.對給料機部分采用變頻器控制，對每個給料機部分都裝有拉力傳感器；對水泥部分采用變頻器控制，裝有拉力傳感器，以使對每種物料達到更精確測量；水泵采用變頻器控制，水泵采用流量計進行計量使水量調節更準確方便、更靈活可靠。
5.為了方便調試、檢查與維修，供料部分還設置了手動方式，在手動方式狀態下，受控對象之間解除了聯鎖關系，可以單獨啟動控制對象，這給安裝、調試、維修帶來了方便。
6.在正常工作情況下，供料部分采用聯鎖控制方式，主要好處：聯鎖是保質保量安全生產不可缺少的重要手段。
7.在冷料倉上安裝了振動電機，以便振動下來，有利于把超標的石料篩選出去，這樣有利石料充分使用和保證出料的質量。
8.在操作臺上設置了急停按鈕，以便發生意外情況時，按動這個按鈕，使整套設備停機。
|
